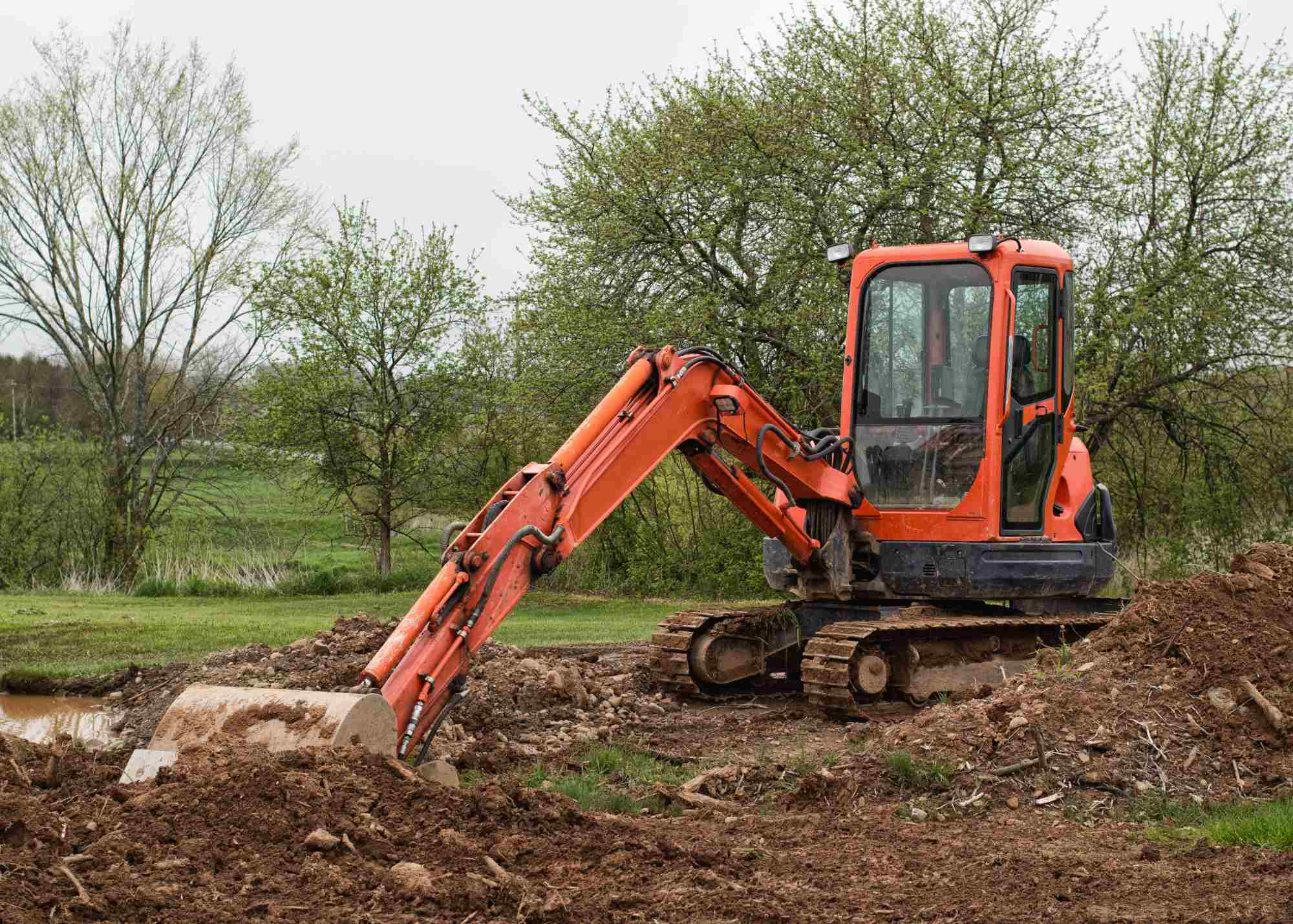

Nous allons examiner les différentes étapes pour vous donner une idée plus détaillée de l’installation d’un puits canadien hydraulique MyDATEC. Veuillez noter que les spécificités de chaque projet peuvent varier, il est donc important de consulter un professionnel qualifié pour une installation correcte et adaptée à votre situation. (souvent un terrassier)

Pré-requis d’installation au puits canadien hydraulique

puits canadien hydraulique installation

Evaluons si l’installation du puits hydraulique MyDATEC (on parle ici de l’échangeur eau-air)  dans une pièce spécifique est possible :

  • Le lieu d’installation doit fournir suffisamment d’espace autour du puits climatique hydraulique MyDATEC pour les connexions de conduit d’air, les raccords de tuyauterie de raccordement hydraulique, la maintenance et l’entretien. Il est indispensable de laisser au minimum 50cm au-dessus de l’appareil pour  assurer le contrôle et la maintenance du kit hydraulique
  • Le module échangeur du puits climatique hydraulique MyDATEC doit être installé dans une pièce protégée contre le gel.

Le liquide à l’intérieur du système ne doit pas geler. La congélation du liquide pourrait endommager le  système de façon irréparable. Il est indispensable de rajouter du liquide antigel dans le circuit hydraulique.  Le pourcentage de liquide antigel est à calculer en fonction du capteur géothermique utilisé.

  • Les eaux de condensats doivent être évacuées. Utiliser le siphon livré avec votre commande.
  • Nous recommandons de ne pas installer l’appareil dans des pièces à forte humidité (par exemple salle de bains / toilettes). De ce fait, la formation de condensat sur l’extérieur de l’appareil est empêchée.
  • Un volet motorisé doit impérativement être installé sur l’admission d’air neuf si sa température est susceptible d’atteindre les -15°C.



RECEPTION DU MATERIEL

Contenu de l’emballage:

  • Module Echangeur d’énergie avec filtre G4 intégré
  •  Support mural
  •  Entretoise caoutchouc x 2
  •  Capteur géothermique longueur 100ml
  •  Avertisseur capteur géothermique 100ml
  •  Cavalier de fixation x 50
  •  Bidon antigel 20L
  •  Commande tactile x 1
  •  Boîte d’encastrement murale pour commande tactile x 1
  •  Kit de raccordement aéraulique (2 réduction Ø250/200 dont 1 avec sonde air neuf) x 1
  •  Manuel d’installation x1
  •  Gaine de protection pour passage de mur/plancher PER (longueur 1m)

 INSTALLATION DU CAPTEUR GEOTHERMIQUE

Caractéristiques du capteur  :

DN (Diam. Extérieur) x Epaisseur Pression nominale Diamètre intérieur  32 x 2,9 mm 16 bars 26 mm

Propriétés

  • Ne se corrode pas
  • Haute résistance mécanique (compression, choc)
  • Haute résistance à la fissuration
  • Haute résistance aux agents chimiques (eau glycolée, …)
  • Installation aisée
  • Résistance au chaud et au froid
  • Faible rugosité
  • Coefficient d’échange thermique optimisé

Pose du capteur géothermique

  • Avant sa mise en place, protéger le tube de tout élément pouvant rentrer à l’intérieur durant l’installation  (mettre de l’adhésif assez robuste à chaque extrémité).
  •  Le point le plus haut du circuit hydraulique doit obligatoirement être le purgeur du kit hydraulique  placé en partie haute du module échangeur air/eau
  •  Le tube doit être fixé régulièrement à l’aide des agrafes fournies afin d’éviter les ondulations  verticales.
  •  Assurer des rayons de courbure assez large pour limiter les pertes de charge hydraulique. Le  rayon minimum est indiqué dans ce document (§ 7.1)
  • La distance entre le tube et les fondations du bâtiment doit être de 2 m minimum

Pénétration dans le bâtiment

La pénétration dans le bâtiment de l’aller & retour du capteur géothermique est une opération qui mérite  une attention particulière. Toutes les mesures doivent être prises pour rétablir l’étanchéité et l’isolation  thermique du bâti.

On veillera également à ce que les tubes aient une longueur suffisante afin que ceux-ci puissent être  raccordés sur l’interface hydraulique du module échangeur (des flexibles sont fournis dans votre kit).

Des gaines Ø90mm (fournies) seront scellées dans les passages de mur et permettront une protection  mécanique du capteur géothermique lors de la pénétration dans le bâtiment. Le diamètre 90mm  permettant la libre dilatation des tuyauteries.

L’isolation thermique ainsi que l’étanchéité extérieure sont rétablies avec des matériaux adaptés. Le vide  entre la tuyauterie et le manchon sera comblé à l’aide d’un matériau élastique et incombustible.

Les raccordements du capteur géothermique avec le module échangeur doivent être réalisés au moyen  de raccords mécaniques à compression (fournis dans le kit).



 INSTALLATION DU MODULE ECHANGEUR EAU-AIR DU PUITS CANADIEN HYDRAULIQUE

 Raccordement Aéraulique



Raccorder les conduits d’air sur l’entrée et la sortie de l’appareil à l’aide des réductions DN 250/200mm

fournies.

La réduction DN250/200 équipée de la sonde de température se place obligatoirement à l’arrivée d’air

neuf en amont de la batterie dans le sens d’écoulement de l’air.

Vérifier que toutes les connexions entre le conduit d’air et le module échangeur assurent bien une étanchéité à l’air. Les conduits d’air d’admission et de refoulement de l’appareil depuis la prise d’air neuf

doivent être isolés et étanches à l’air (adhésif + collier de serrage).

Un système de bypass doit impérativement être installé sur l’admission d’air neuf si sa température est susceptible d’atteindre les -15°C. La fourniture et la gestion de ce bypass est à la charge du client. Ce

dispositif doit permettre de bypasser l’échangeur si la température de l’air est inférieure à -15°C.

Le filtre peut être positionné sur les deux côtés de l’appareil. Modifier sa position si l’arrivée d’air neuf

n’est pas du même côté. Le filtre doit être position en amont de la batterie échangeur dans le sens

d’écoulement de l’air neuf pour protéger l’échangeur contre l’encrassement rapide.

 Emplacement & Fixation

L’appareil doit être installé dans un local hors gel et si possible dans une pièce au taux d’humidité réduit  afin d’éviter la condensation des éléments froids.

Assurez- vous d’avoir un dégagement minimum de 0.5 mètre devant, au-dessus et en dessous de  l’appareil pour son installation et sa maintenance.

Montez l’appareil sur un mur en utilisant le support de montage mural fourni, assurez-vous que le mur  peut supporter le poids de l’unité (15kg à vide et maximum 30 kg sous charge hydraulique).

Le purgeur automatique du kit hydraulique doit être situé au-dessus de l’appareil et doit se trouver au  point le plus haut de l’installation.

 Raccordement des condensats et électrique

Les condensats doivent être évacués par l’intermédiaire d’un siphon (fourni) au réseau des eaux pluviales sur un cheminement hors gel.

Le module échangeur d’énergie est commandé par une commande tactile fournie. L’appareil doit être raccordé par un professionnel qualifié selon le schéma électrique livré avec la commande. Cf schéma ci- dessous (raccordement commande tactile + sonde air neuf).

Raccordement Hydraulique

Raccorder les conduits d’air sur l’entrée et la sortie de l’appareil à l’aide des réductions DN 250/200mm  fournies.

La réduction DN250/200 équipée de la sonde de température se place obligatoirement à l’arrivée d’air  neuf en amont de la batterie dans le sens d’écoulement de l’air.

Vérifier que toutes les connexions entre le conduit d’air et le module échangeur assurent bien une  étanchéité à l’air. Les conduits d’air d’admission et de refoulement de l’appareil depuis la prise d’air neuf  doivent être isolés et étanches à l’air (adhésif + collier de serrage).

Un système de bypass doit impérativement être installé sur l’admission d’air neuf si sa température est  susceptible d’atteindre les -15°C. La fourniture et la gestion de ce bypass est à la charge du client. Ce  dispositif doit permettre de bypasser l’échangeur si la température de l’air est inférieure à -15°C.

Le filtre peut être positionné sur les deux côtés de l’appareil. Modifier sa position si l’arrivée d’air neuf  n’est pas du même côté. Le filtre doit être position en amont de la batterie échangeur dans le sens  d’écoulement de l’air neuf pour protéger l’échangeur contre l’encrassement rapide.
